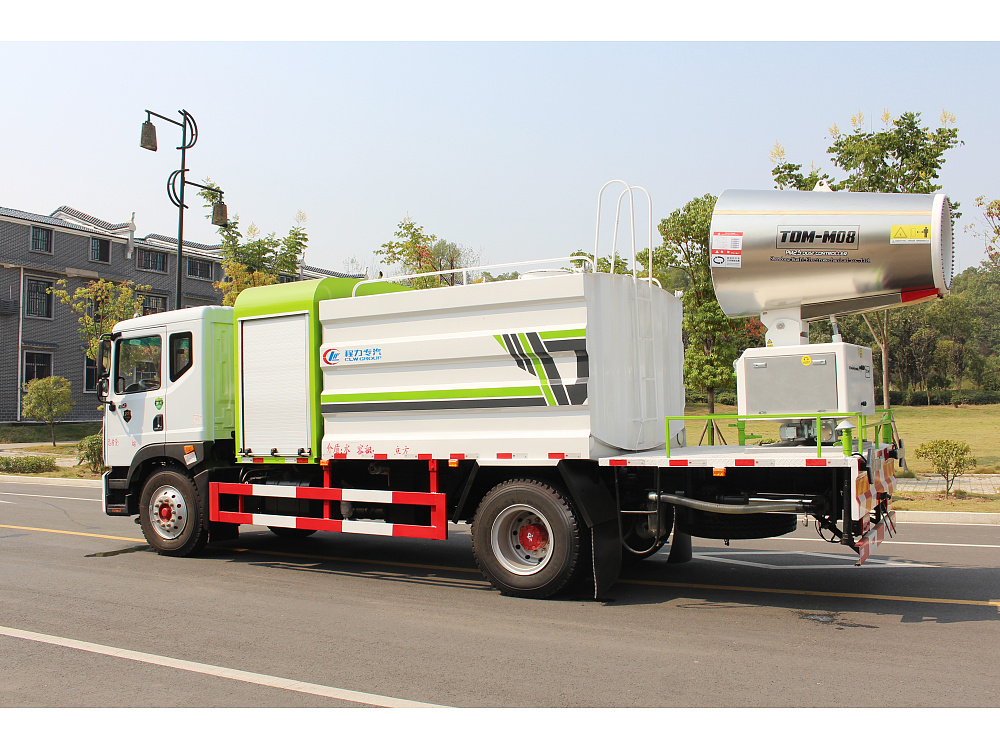

TDM-M08型雾炮机(80米射程)

简述 一、结构原理: TDM型雾炮机主要有:**高压风机、喷头、水泵、配电箱、遥控接收器、回转系统、升降系统、 底座等组成。喷雾机它的工作原理是利用了伯努利原理,即同**质里,流速大,压强小;流速小,压强大。流体会自动从高压流向低压。在通过三叉管时,低速流动的水流向高速的流动的空气
  •  联系人:吕海沙
  •  手机:137-7410-7188
  •  Q Q:718857991http://www.cljax.com/static/upload/image/
  •  微信:137-7410-7188
  •  地址:湖北省随州曾都区南郊汽车工业园B区5幢
厂价批发 **保证 放心购车 送车上门 用心售后
扫一扫,获取*新价格
联系人:吕海沙
137-7410-7188
周一至周日 8:00 - 23:30
全年无休
相关产品
TDM-M03型雾炮机(30米射程)
TDM-M03型雾炮机(30米射程)
TDM-M04型雾炮机(40米射程)
TDM-M04型雾炮机(40米射程)
TDM-M06型雾炮机(60米射程)
TDM-M06型雾炮机(60米射程)
TDM-M08型雾炮机(80米射程)
TDM-M08型雾炮机(80米射程)
TDM-M10型雾炮机(100米射程)
TDM-M10型雾炮机(100米射程)
TDM-M12型雾炮机(120米射程)
TDM-M12型雾炮机(120米射程)

TDM-M08型雾炮机

TDM-M08型雾炮机

TDM-M08型雾炮机

TDM-M08型雾炮机

TDM-M08型雾炮机

TDM-M08型雾炮机

TDM-M08型雾炮机

TDM-M08型雾炮机

TDM-M08型雾炮机

TDM-M08型雾炮机

一、结构原理:

TDM型雾炮机主要有:**高压风机、喷头、水泵、配电箱、遥控接收器、回转系统、升降系统、 底座等组成。喷雾机它的工作原理是利用了伯努利原理,即同**质里,流速大,压强小;流速小,压强大。流体会自动从高压流向低压。在通过三叉管时,低速流动的水流向高速的流动的空气。水被高速空气撕成一小滴一小滴,这些小水滴喷出来后就成了雾。

二、适用环境:

雾炮机不仅适用于除尘、雾霾防治还用于矿场、等室外大面积场所的污染。对煤炭堆场、采石场、城市房屋拆建、焦炭码头、工矿等区域的除尘,降温都有非常理想的效果。且还可车载移动式用于消毒喷雾杀菌。

三、此雾炮机性能优越之处:

1、雾炮机能在供水压力为1.2~2.0MPa的情况下,通过自身的加压装置将水输送至喷头,由风机将雾化的水珠颗粒抛射至规定距离(0.2米/秒以下风速状态)。

2、雾炮机喷射的水雾能对悬浮在空气中的粉尘颗粒进行有效地吸附,使粉尘受重力作用沉降,从而达到抑尘作用。

3、雾炮机具有泄水功能,当装置停止工作时,管道内的水可以排净。

4、雾炮机采用双管环形喷雾技术.

5、为了防止喷头堵塞,在雾炮机进水管路设有过滤装置。

6、雾炮机设有紧急停止按钮,操作安全可靠。

7、采用国内知名企业生产的不锈钢多级离心泵,不锈钢离心泵优点有不存在汽蚀毁坏及灌引水等问题、构造紧凑、占空中积小、装置维修便利、连续运转时间长,采用不锈钢结构更加耐腐蚀,使用寿命长等优点。

8、风扇采用丹麦原装进口PAG静音风扇,在有效的保证高风压、高风量、耐疲劳的前提下降低运行噪声,使用更加舒适;

四、主要附属材料性能特点:

1、控制阀选用优质品牌。

2、螺栓:采用高强度螺栓。

3、设备要求风筒支撑架及固定底座的连接,使用强度较大的回转驱动结构。

4、设备配置两级过滤装置,拆装容易并能够适用国家标准中水水质且不堵塞喷头。

5、所有的材料及零部件(或元器件)符合有关规范的要求,且应是新型的和优质的并能满足当地环境的要求。

五、供电和控制性能

1、雾炮机在AC380V三相四线电源下工作。

2、雾炮机控制方式:风机、水加压泵、旋转机构等均为电机驱动。

3、雾炮机可实现无线遥控控制。

4、所有电气设备外壳都具有防尘、防水措施。

序号

参数项目

参数指标

1

喷雾机型号

TDM-M08型

2

静风射程(m)

80

3

覆盖面积(㎡)

13400/20000

4

总功率(Kw)

31

5

风机功率(Kw)

22

6

水泵功率(Kw)

7.5

7

风扇数量(个)

2

8

供电电源

AC380V、50Hz、三相四线

9

喷头数量(个)

90

10

耗水量(m³/h)

7

11

水泵压力(Mpa)

离心式1.5-2.0Mpa

12

水雾颗粒直径(µm)

20-200

12

旋转角度(电动)

±120∘/±180∘

14

仰俯角度(液压)

-10∘~ 50∘

15

控制方式

无线遥控器和触摸屏/云服务

16

固定方式

车载式、高台式、平台式

17

防护等级

IP55

18

噪音标准(dB)

20米处65dB

19

使用环境温度(℃)

0-50(无保温)、-35-50(保温)

20

外形尺寸(mm)

2000x1155x2360

21

重量(Kg)

1300

22

噪音控制

双壁降噪

23

喷圈类型

双喷雾型式

高清图片

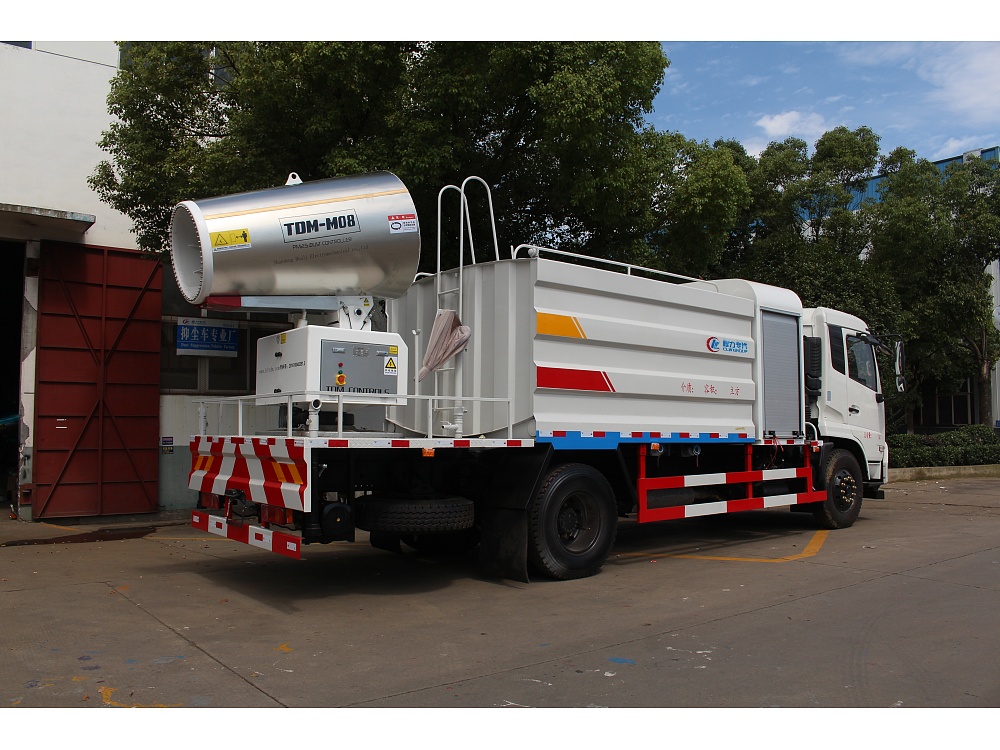

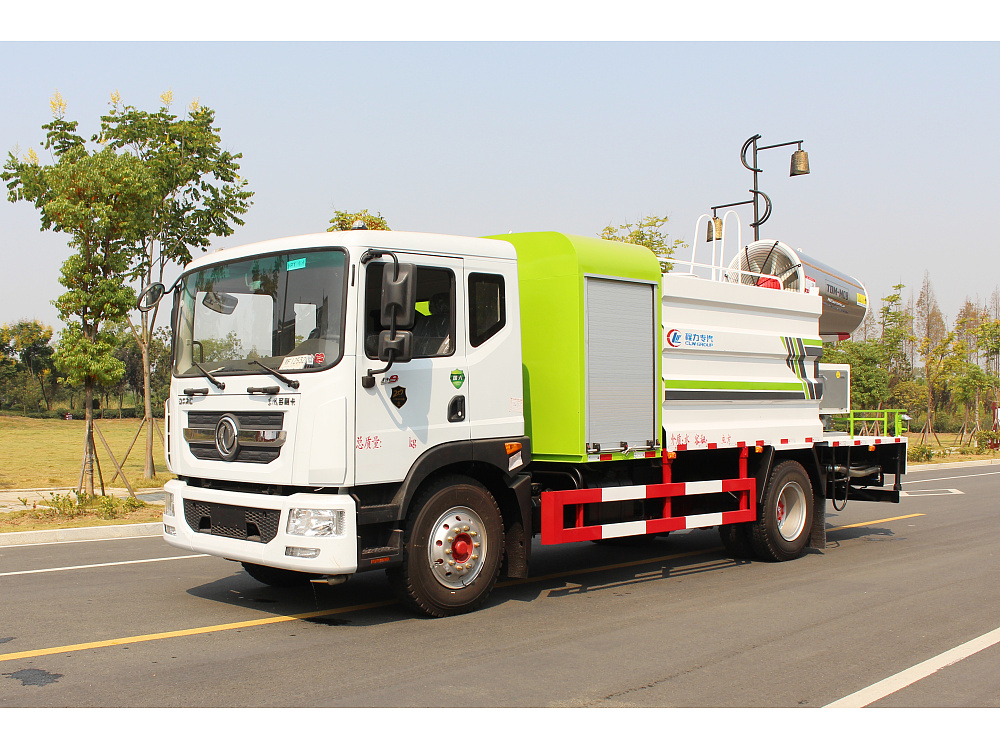

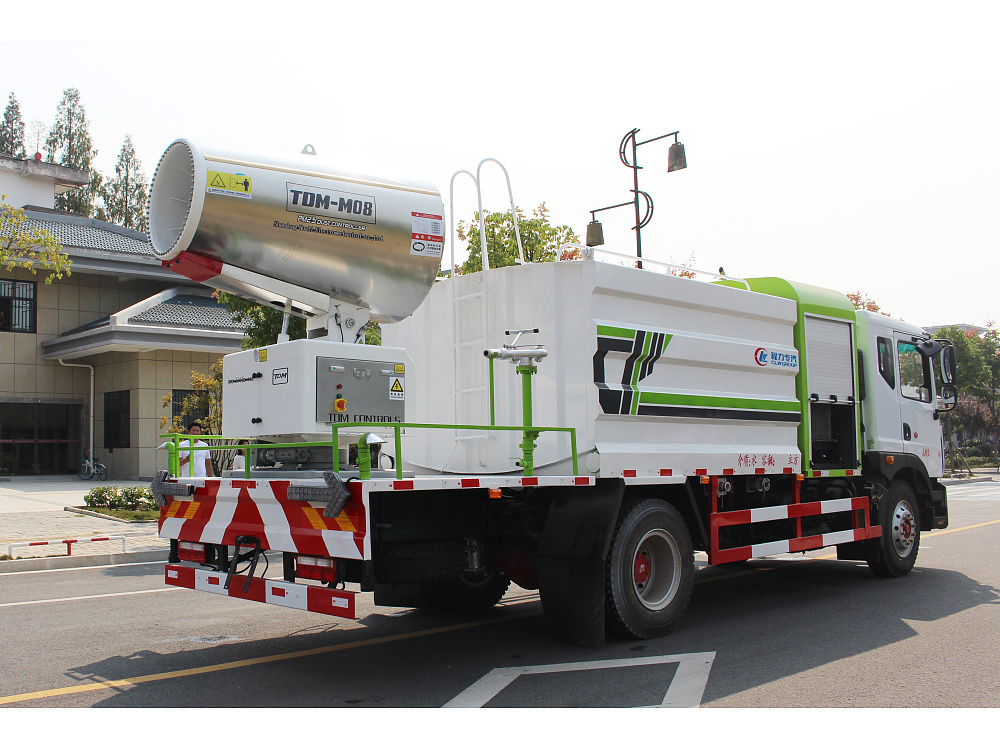

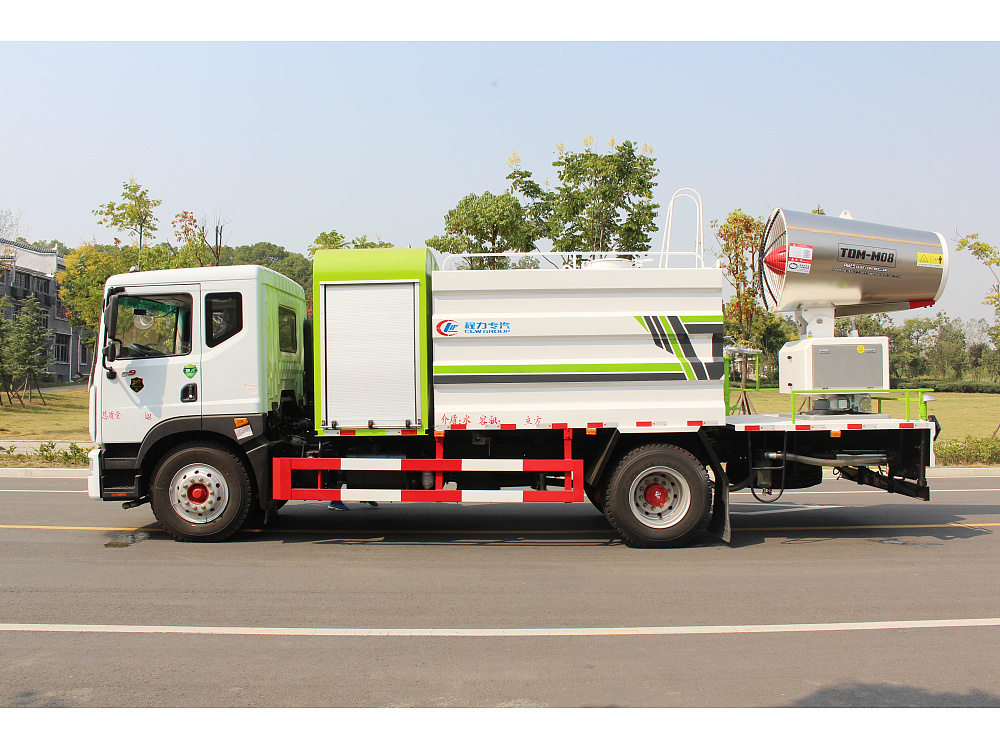

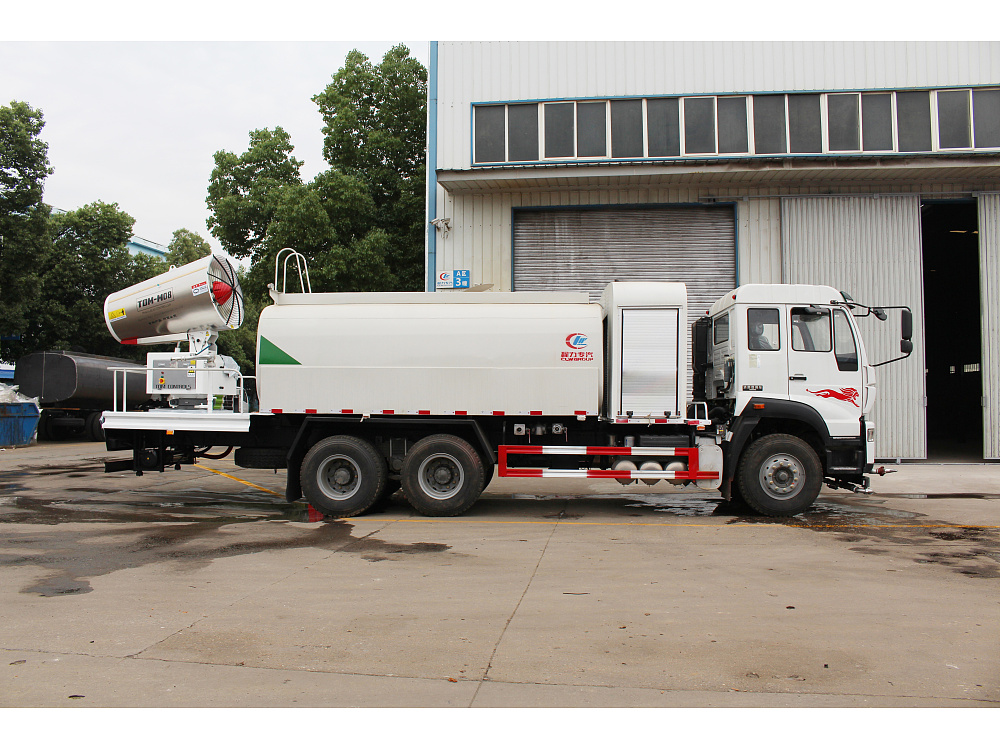

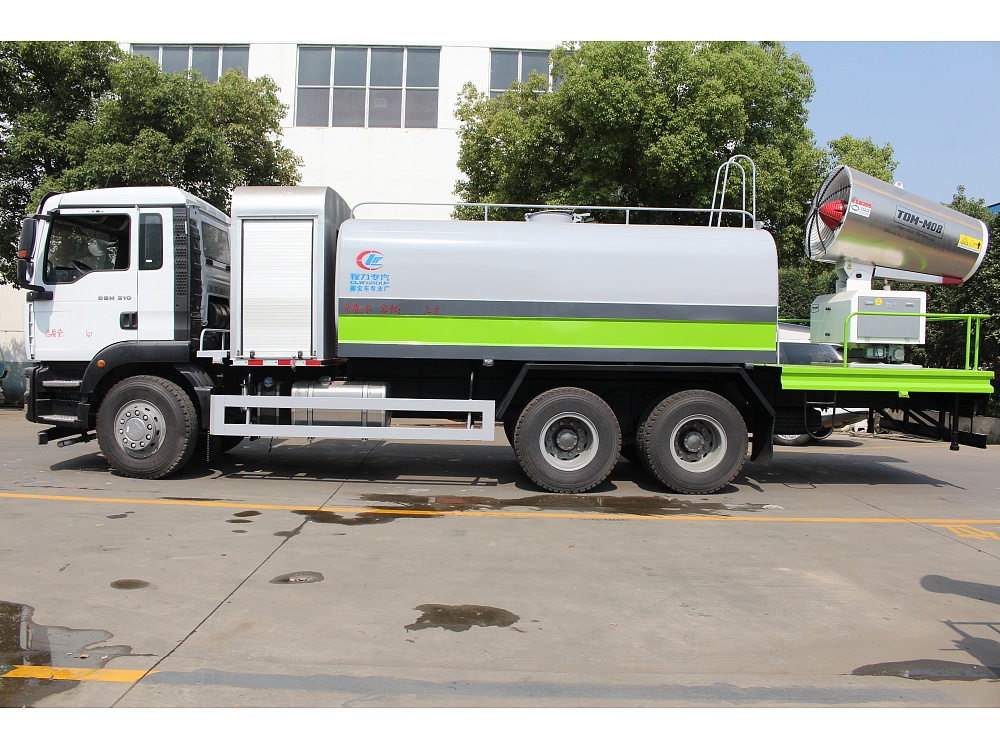

  • TDM-M08型雾炮机(80米射程)
  • TDM-M08型雾炮机(80米射程)
  • TDM-M08型雾炮机(80米射程)
  • TDM-M08型雾炮机(80米射程)
  • TDM-M08型雾炮机(80米射程)
  • TDM-M08型雾炮机(80米射程)
  • TDM-M08型雾炮机(80米射程)
  • TDM-M08型雾炮机(80米射程)
  • TDM-M08型雾炮机(80米射程)
  • TDM-M08型雾炮机(80米射程)
  • 细节描述
    •
      平台高炮
      可调成柱状,射程≥28米;可调成雾状,射程≥15米;用于远程浇灌,也用于辅助消防作业。
    •
      品牌洒水泵
      流量60立方/小时,扬程90米,自吸高度7米。具有结构简单、运行平稳效率高、使用可靠等优点。
    •
      前冲喷嘴
      带汽动阀门(选配),流量460L/MIN,冲洗宽度≥14来,用于公路广场等路面冲洗。
    •
      后洒水喷头
      带汽动阀门(选配),流量430L/MIN, 洒水宽度>12米,用于公路广场等路面洒水。
    •
      侧喷嘴
      用于绿化带植物的浇灌作业,浇灌宽度≥14米。
    •
      进水管网系统
      球阀阴阳端口可自吸池塘水源,消防接口可接消防水源方便快捷。
    •
      选装喷雾机
      用户可根据实际使用情况,选用20-120米的喷雾机。
    分期购车
    售后保养

    (1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。

    (2)车辆使用前应按汽车使用说明书的要求进行磨合。

    (3)润滑系统保养:车辆每行驶5000km-10000km时就需清洗保养一次,在遇到发动机噪音过大,加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物,这样可以避免机油高温下的氧化稠化,能有效的减少发动机部件的磨损,从而延长发动机寿命,提高发动机动力。

    (4)冷却系统保养:车辆在冬夏换季时应清洗保养一次,希望您正常行驶中每6个月至8个月清洗保养一次,或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,**更换旧的冷却液。

    (5)燃油系统保养:车辆每行驶800km-1000km时需清洗保养1次,或当你发觉引擎喘抖,迟滞和加速不良,冒黑烟,无力、费油时清洗保养1次。要清除系统内部的胶质和积碳,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,**更换旧的冷却液。

    (6)变速箱保养:车辆每行驶800km-1000km时清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物,恢复密封垫和O型圈的弹性,使变速箱换档平顺,提高动力输出,**更换旧的自动变速箱油。

    (7)动力转向系统保养:车辆每行驶1000km-2000km清洗需保养一次,或遇转向困难系统渗漏,更换动力转向机配件后,也须清洗保养一次。清除系统中有害的油泥、漆膜,清除低温时的转向困难,制止并预防动力转向液的渗漏,清除转向噪音,**更换旧的制动转向液。

    (8)制动系统保养:车辆每行驶800km清洗保养一次,或遇ABS反应过早,过慢时清洗保养一次。清除系统中有害的油泥漆膜,清除超高温或超低温时工作失灵的危险,有效防止制动液变质过期,**更换旧的制动液。

    常见问题

    (1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积*预防。

    (2)免费后期配件供应价格方式? 1、方式:在所在地二汽东风技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。

    (3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。

    (4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。

    (5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。

    (6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)

    (7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在**各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供优质的服务!
